Technical Tip: How to create and delete SD-WAN Overlay Template using FortiManager API

Creating an SD-WAN Overlay Template involves the following steps:

• Enable SD-WAN Management (v7.6 only).
• Add overlay template.
• Set template details (devices, networks, and config).
• Execute the overlay template to create related IPSec, BGP, and CLI templates.

Follow steps 1 to 5 from the article to log in to FortiManager using CSRF-Token: Technical Tip: How to Refresh the FortiClient EMS Fabric Connector in FortiManager using the API.

• Enable SD-WAN Management: This is only applicable for FortiManager v7.6. Refer to: SD-WAN Manager.

{
    "id": "1",
    "verbose": 1,
    "method": "update",
    "params": [
        {
            "url": "/dvmdb/adom/{{ADOM}}/device/{{DEVICE}}",
            "data": {
                "flags": [
                    "sdwan_management"
                ]
            }
        }
    ]
}

• Add Template:

{
    "method": "add",
    "verbose": 1,
    "params": [
        {
            "url": "/pm/template/_sdwan_overlay/adom/{{ADOM}}",
            "data": {
                "name": "{{TEMPLATE_NAME}}",
                "type": "template",
                "template setting": {
                    "stype": "_sdwan_overlay",
                    "description": "{{DESCRIPTION}}"
                }
            }
        }
    ],
    "id": "2"
}

• Set template details (devices, network, and config). In this example, the topology is set to Single Hub.

{
    "id": "3",
    "verbose": 1,
    "method": "set",
    "params": [
        {
            "url": "/pm/config/adom/{{ADOM}}/template/_sdwan_overlay/{{TEMPLATE_NAME}}/sdwan/overlay",
            "data": {
                "name": "{{TEMPLATE_NAME}}",
                "authmethod": "psk",
                "topology": "single-hub",
                "loopback-ip": "172.16.0.0/255.255.0.0",
                "overlay-network": "10.10.0.0/255.255.0.0",
                "as": 65000,
                "route_reflection": "disable",
                "edge-route-map-in": [],
                "edge-route-map-out": [],
                "sdwan_template": null,
                "router_template": null,
                "sdwan_members": "disable",
                "sdwan_health_check": "disable",
                "auto-branch-id-assignment": "enable",
                "hub-number": 1,
                "bgp_on_loopback": "disable",
                "dynamic_bgp": "disable",
                "advpn": "disable",
                "hub_sdwan_template": null,
                "normalized-interface": "disable",
                "nodes": [
                    {
                        "_scope": {
                            "name": "{{DEVICE}}",
                            "vdom": "{{VDOM}}"
                        },
                        "underlay": [
                            {
                                "cost": 0,
                                "id": 1,
                                "interface": "{{HUB_UNDERLAY_INTERFACE}}",
                                "private-link": "disable",
                                "override-ip": "disable",
                                "ip": null
                            }
                        ],
                        "advertisement": "connected",
                        "role": "hub",
                        "hub-role": "standalone",
                        "prefix": [],
                        "neighbor": null,
                        "neighbor-group": null,
                        "vrf": null,
                        "id": 1
                    },
                    {
                        "_scope": {
                            "name": "{{DEVICE_GROUP}}",
                            "is group": 1
                        },
                        "underlay": [
                            {
                                "cost": 0,
                                "id": 1,
                                "interface": "{{SPOKE_UNDERLAY_INTERFACE}}",
                                "private-link": "disable",
                                "override-ip": "disable",
                                "transport-group": 0,
                                "ip": null
                            }
                        ],
                        "advertisement": "connected",
                        "role": "spoke",
                        "interface": [],
                        "neighbor": [
                            {
                                "route-map-in": null,
                                "route-map-out": null,
                                "route-map-out-preferable": null,
                                "apply-to-all": 0
                            }
                        ],
                        "vrf": [],
                        "id": 2
                    }
                ]
            }
        }
    ]
}

• Execute the overlay template to create related IPSec, BGP, and CLI templates.

{
    "id": "4",
    "method": "exec",
    "params": [
        {
            "url": "/pm/config/adom/{{ADOM}}/_sdwan/overlay/orchestration",
            "data": {
                "template": "{{TEMPLATE_NAME}}"
            }
        }
    ]
}

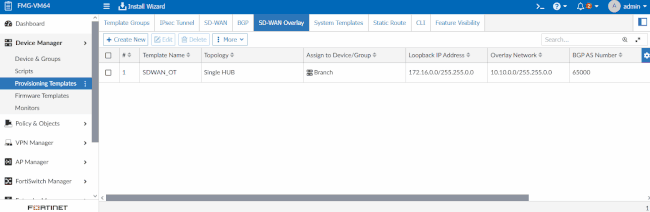

• Final templates can be checked in FortiManager GUI: Device Manager -> Provisioning Templates:

• Delete the SD-WAN Overlay template.

• Attached is the API collection that can be imported into Postman.

Related documents:

SD-WAN Manager – Administrator Guide.

Technical Tip: Using FortiManager API.

Fortinet Development Network (FNDN) - FortiManager
